一、項目背景
目前市場上有各種式樣的防盜井蓋，但都大同異，都是從井蓋的材料以及防盜設計方面來著手解決井蓋被盜現象的。井蓋丟失后不能及時的確定被盜位置和及時修補，容易造成安全遺患。
本解決方案結合目前的有線、無線網絡高科技手段，并結合利用GSM網絡優勢能實時對盜竊井蓋行為進行報警，并且可以根據內置ID和3DGIS地圖及時的上報被盜井蓋所處位置，并對被盜井蓋施行跟蹤。該解決方案彌補了當前防范井蓋被盜問題的技術缺陷，使井蓋防盜問題在技防方面實現了突破，可以及時的對被盜井蓋實施修補，從而快速地解決安全遺患。
二、解決方案

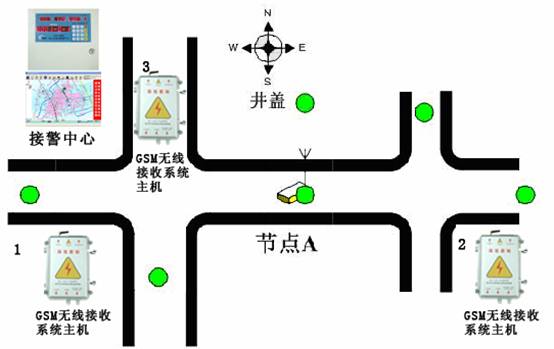

井蓋監控系統由井蓋監控監測分機和GSM無線接收系統主機及監控中心三大部分組成。
井蓋監測分機由無線監控子蓋及電子鎖兩部分組成，采用本方案可以解決人孔井蓋管理方面的現存問題。
2.1無線井蓋監控
本技術方案分三部分，嵌入井蓋中的傳感器及無線通信模塊及GSM無線接收系統主機和監控中心。
（1）
傾角傳感器裝于井蓋中，平時處于常開狀態，系統電源斷開，無耗電。當井蓋被搬動并產生一定傾角時，傾角開關觸發電源模塊工作，并保持自鎖，以確保系統正常工作。嵌入式節點內部有唯一的ID號，按不同區域、道路和所屬單位進行編號，井蓋被盜后可根據ID號迅速地找到被盜井蓋位置和所屬單位，以便及時填補。
（2）電源模塊采用大容量鋰電池，接通后，通過無線通信模塊向GSM無線接收系統主機發送報警信息，并由GSM無線接收系統主機通過GSM網絡向監控中心發送報警信息。
（3）GSM無線接收系統主機
技術參數
·可接收最大直徑500M方園內的井蓋監控分機信號，并發送系統信號到監控中心。最大可接收128臺分機。
·內置西門子TC35工業級GSM模塊（自動雙頻）
·無線傳輸：433MC
·接收靈敏度：≤0.1uv
·直流備電：12V/1.3AH
·尺
寸：250×170×130
·報警方式：GSM中文短信方式
·調制方式：數字調頻
·電網電壓：380V±10%
·外
觀：鋁壓鑄、全密封
·工作環境：溫度－30℃～＋50℃
濕度≤85%
（4）監控中心接收GSM監控信號并顯示電子地圖。
（5）成本與性能
由于該系統采用價格低廉的傾角傳感器和無線通信模塊，因此，安裝于井蓋上的系統成本低，而且，因為系統平時處于斷電狀態，只有被盜時才觸發系統工作，所以該系統的工作壽命可以長達3年以上，幾乎與電池的存儲壽命相當。
（6）可擴展性
本解決方案只要增加監控傳感部分，還可以用作道路上的其它基礎設施的被盜監控，如路邊的交通設施、通信設施、電力設施等。
（7）創新之處
◆及時發現、及時修補被盜井蓋
◆粗網格定位、無線監控
◆微傾角傳感器、性能可靠
◆結合3DGIS平臺、可視化好、交互性強
◆多網合一技術、實現移動跨平臺跨區域臺管理
◆系統結構可塑性強、可推廣到其他基礎設施監管中
2.2有線井蓋監控
本井蓋監控系統充分利用現有資源，以信號采集控制模塊及內置式電子鎖為基體，遠端信號采集器監控電子鎖和各種環境信息，通過信號線傳輸至GSM系統接收主機并通過管理中心進行遠程控制。管理中心以電子地圖的方式標注井蓋位置，實時顯示狀態和采集到的環境信息，對于非法進出、破壞和盜竊等行為進行有效監控，井蓋具備多種開啟方式，機械結構穩定可靠，能夠很好的適應隧道內惡劣工作環境，同時井蓋監控管理管理系統具備變電站、開閉站門禁管理功能，無需增加主機即可實現對開閉站出入的有效管理，實現集中監控和管理的目的。
系統特點：
•
分局組網方式靈活：局域網、網卡直連、 Modem 等；
•
電子鎖關鍵部件采用日本三菱技術制造，全綱件結構，具有耐銹蝕、耐氧化、防水、防潮、防破壞等特點；
•
控制模塊內儲能器件采用美國航天應用器材，
即使機房至人孔的聯絡線斷掉
（但控制模塊儲能電源不至于過低）也可以用密碼通信頭開啟電子鎖；
•
系統
采用電子鎖方式，引進美國
Dallas制造技術，將64位光刻密碼嵌入開鎖器通信頭內，光刻密碼全球唯一，決無重復；
•
控制模塊內置
MCU
和存儲芯片，開鎖密碼通過監控中心計算機儲存于控制
模塊的存儲器內。
•
開鎖方式簡單，開鎖時間極短。只需將通信頭插入電子鎖鎖孔內，通過控制單元內部密碼校驗，校驗通過
2~4 秒即可開啟人孔；
•
系統軟件操作簡單，顯示直觀。管理人員只需通過簡單培訓即可使用本系統；
•
開鎖通信頭體積小巧，攜帶方便。維護人員可使用同一把鑰匙通過授權開啟無限個電子鎖或開啟指定一把或多把電子鎖。電子鎖根據用戶需要可選擇至少
16 把鑰匙開啟。

GSM-08微電腦通用接警中心
GSM無線接收系統主機
技術參數
•
單機系統電子鎖容量：最大控制
768個人孔
•
監控機與前臺機之間的通信方式：內部協議
•
分局組網傳輸方式：局域網
•
允許分局監控機與
控制單元 之間線路環阻：
≤ 2.5KQ
•
外線路絕緣電阻：
>50KΩ
•
監控系統供出工作電源：
-48V/20(40)mA
•
電子鎖密碼輸入方式：
I.B 64位光刻密碼（總線方式）
•
線路資源占用：
1對電纜芯線（或1對空余信號線）
•
分局
(模塊局)監控系統機柜尺寸：
19″機架,標準型
臺式機箱：標準型
•
電源標準
交流：
180V～250V或90V～250V（定制），直流：
-48V(定制)
•
環境條件：工作溫度：
0～40
0 C，工作濕度：≤90%
電子鎖及控制模塊技術參數
•
鎖開啟驅動功率：
DC 3.5V/20 mA
•
電子鎖開
/關狀態：系統自動檢測
•
電子鎖工作條件：
-55℃—80℃(多檔，可選)
•
電子鎖壽命：
大于
10年（或開、關次數>30000次）
•
電子鎖體（及控制模塊）安裝方式：
人孔內置安裝
•
控制模塊儲能器件充、放電壽命： >40萬次
•
控制模塊傳感端口可擴展：多路
•
電子鎖經特殊防水防潮、防腐蝕、防氧化和防銹處理
•
人孔內連接線采用特殊防磨損材料
|
